單軌吊軌道分為I140E輕軌和I140V重軌兩種，軌道長度主要有1.0m、1.5m、2.0m、2.4m、3.0m等規格，特殊長度定制加工。
輕軌I140E（符合德標：DIN20593-1-2002標準）和重軌I140V（符合德標：DIN20593-3-2004標準）兩種道軌的截面圖如下圖（b1=69mm ）。
輕/重軌參數及質量屬性
序號 | 名稱 | 規格 | 寬度×高度 | 質量 |
1 | 輕軌 | I140E | 69±0.5×155 ，腹板7±0.3 | 26.4Kg/m |
2 | 重軌 | I140V | 69 ×198±1，腹板8 | 35.5Kg/m |
I140V重型軌道

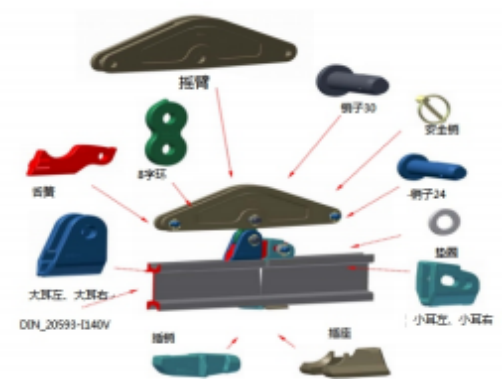

標準重型直軌裝配圖（A型） 標準重型直軌裝配圖（B型）
(1）標準重型直軌（A型） 標準軌道長度常見型號2m 、2.4m 、3.0m ，為 了方便現場局部調整會配少量1m ，1.5m 。 軌道長度可 以根據礦方需求進行定制。 |
|
（2）標準重型直軌（B型) 標準軌道長度 常見型號2m 、2 .4m 、3 .0m ，為 了方便現場局部調整會配少量1m ，1.5m 。 軌道長度可 以根據礦方需求進行定制。 |
|
(3）標準重型橫拉直軌（A型） 標準軌道長度 常見型號2m 、2 .4m 、3 .0m 。軌道長度可 以根據礦方需求進行定制 |  |
(4）標準重型橫拉直軌（B型） 標準軌道長度常見型號2米、2.4m 、3.0m 。 軌道長度可 以根據礦方需求進行定制。 |  |
(5）重型水平彎軌 標 準 彎 軌 弧 長 1 m 、 1 . 5 m 、 2 m ， 水 平 轉 彎 半 徑R4m 、R6m 、R8m 、R9m 、R10m。 水平彎軌的長度和轉彎半徑可以根據礦方需求進行定制 |  |
(6）重型垂直凹彎軌 標 準 彎 軌 弧 長 1 米 、 1 . 5 m 、 2 m ， 垂 直 轉 彎 半 徑R 10m 、R 12m 、R 15m 。 垂直彎軌 的長度和垂直轉彎半徑可 以根據礦方需求進行定制。 |  |
(7）重型垂直凸彎軌 標 準 彎 軌 弧 長 1 m 、 1 . 5 m 、 2 m ， 垂 直 轉 彎 半 徑R10m、R12m、R15m。 垂直彎軌的長度和垂直轉彎半徑可以根據礦方需求進行定制。 |  |
(8）重型合岔軌（凹）（A型） 標準合岔軌長度常見型號1米、1.5m 、2.0m 、2.4m 、3.0m 。 軌道長度可以根據礦方需求進行定制。 |  |
(9）重型合岔軌（凹）（B型） 標準合岔軌長度常見型號1m米、 1.5m 、2.0m 、2.4m 、3.0m 。 軌道長度可以根據礦方需求進行定制。 |  |
(10）重型合岔軌（凸）（A型） 標準合岔軌長度常見型號1米、1.5m 、2.0m 、2.4m 、3.0m 。 軌道長度可以根據礦方需求進行定制。 |  |
(11）重型合岔軌（凸）（B型） 標準合岔軌長度常見型號1m 、 1.5m 、2.0m 、2.4m 、3.0m 。 軌道長度可以根據礦方需求進行定制。 |  |
I140E輕型軌道
I140E輕型軌道分為扣環型軌道和啞鈴型軌道。

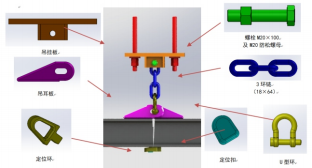

標準輕型直軌裝配圖
（紅色部分為礦方自備錨桿、配套螺母、錨桿托盤）
輕軌扣環型軌道 輕軌啞鈴型軌道
標準輕型直軌 標準軌道長度常見型號2米、2.4m 、3.0m ，為 了方便現場局部調整會配少量1m ，1.5m 。軌道長度可以根據礦方需求進行定制。 | |
輕型直軌（啞鈴型） | 輕型直軌（扣環型）
|
帶橫拉輕型直軌 標準軌道長度常見型號1m、1.5m、2m、2.4m、3.0m。 軌道長度可以根據礦方需求進行定制。 |  |
輕型水平彎軌 標準彎軌弧長1m、1.5m、2m，水平轉彎半徑R4m、R6m、R8m。 水平彎軌的長度和轉彎半徑可以根據礦方需求進行定制。 |  |
輕型垂直凹彎軌 標準彎軌弧長1m、1.5m、2m，垂直轉彎半徑R10m、R12m、R15m。 垂直彎軌的長度和垂直轉彎半徑可以根據礦方需求進行定制。 |  |
輕型垂直凸彎軌 標準彎軌弧長1m、1.5m、2m，垂直轉彎半徑R10m、R12m、R15m。 垂直彎軌的長度和垂直轉彎半徑可以根據礦方需求進行定制。 |  |
輕軌合岔軌（凹） 標準合岔軌長度常見型號1m、1.5m、2.0m、2.4m、3.0m。 軌道長度可以根據礦方需求進行定制。 |  |
輕軌合岔軌（凸） 標準合岔軌長度常見型號1m、1.5m、2.0m、2.4m、3.0m。 軌道長度可以根據礦方需求進行定制。 |  |
道岔
道岔應用于單軌吊軌道分道，其分為左開道岔、右開道岔、雙開道岔（對稱道岔）。
左開道岔
| 右開道岔
| 雙開道岔
|
