防爆柴油機齒軌單軌吊機車主要由駕駛室 、液壓齒驅驅動部 、柴油機主機 、冷卻單元 、速度保護小車 、承載小車 、拉桿 、起吊梁等組成。
主要部件

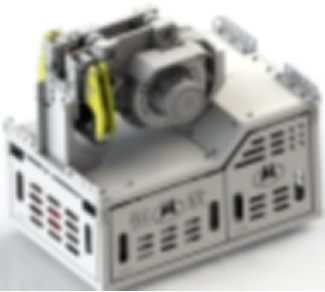

冷卻單元
冷卻單元由冷卻箱框架 、液壓油風冷散熱系統 、 電氣控制系統組成 ，其一般懸掛在驅動部下方。
柴油機齒輪驅動部
齒輪驅動裝置通過液壓馬達帶動軸端的齒輪與軌道齒條傳動 ，實現機車運行 ，液壓 馬達 內自帶工作制動 ，后方配有一個 安全制動裝置。
主機
主機由防爆柴油機 、閉式變量泵 、水洗箱 、液壓油箱 、燃油箱 、柴油機冷卻系統 、 自動滅火裝置等組成；配套防爆柴油機滿足國 Ⅲ排放標準 ，可在井下高瓦斯及粉塵環境中安全使用 。發動機體積小 、扭矩儲備大 、低速扭矩輸出恒定。
液壓件采用進口品牌 ，可靠性高 ，主泵采用DA控制閉式液壓系統 ，機車運行不悶車 ，污染小 ，采用電液控制 ，全液壓制動 ，可實現從地面或者井底車場采掘工作面超長的連續直達運輸作業 。配備自動滅火裝置 ，可自主探測溫度觸發自動滅火裝置從而實現自動滅火 ，同時配置手動觸發器 ，可通過手動啟動的方式實現滅火。
技術參數
負載表
防爆柴油機齒軌單軌 吊機車負載對照表（單位：t）
機車型號坡度 (°) | 4 ° | 6° | 8° | 10° | 12° | 14° | 16° | 18° | 20° | 22° | 25° |
DC CR360/160Y | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 73 | 65 | 59 | 52 |
DC CR330/160Y | 80 | 80 | 80 | 80 | 80 | 80 | 75 | 66 | 59 | 53 | 46 |
DC CR300/160Y | 80 | 80 | 80 | 80 | 80 | 78 | 68 | 60 | 53 | 48 | 41 |
DC CR270/160Y | 80 | 80 | 80 | 80 | 80 | 70 | 60 | 53 | 47 | 42 | 37 |
DC CR240/160Y | 80 | 80 | 80 | 80 | 72 | 61 | 53 | 46 | 41 | 37 | 32 |
DC CR210/160Y | 80 | 80 | 80 | 74 | 62 | 53 | 45 | 40 | 35 | 31 | 27 |
DC CR180/160Y | 80 | 80 | 78 | 63 | 52 | 44 | 38 | 33 | 29 | 26 | 22 |
DC CR150/160Y | 80 | 80 | 63 | 51 | 42 | 36 | 31 | 26 | 23 | 21 | 17 |
DC CR120/160Y | 80 | 65 | 49 | 39 | 32 | 27 | 23 | 20 | 17 | 15 | 12 |
注：表 中載重為機車安全載重(安全載重=起 吊梁 自重+貨物重量)。
性能參數表
表一：防爆柴油機齒軌單軌吊機車性能參數表
項目/ 參數 | DCCR360/160Y | DCCR330/160Y | DCCR300/160Y | DCCR270/160Y | |
牽 引力 (kN) | 360 | 330 | 300 | 270 | |
制動力 (kN) | 540～720 | 495～ 660 | 450～600 | 405～ 540 | |
驅動部數量 | 12 | 11 | 10 | 9 | |
制動器數量 | 14 | 13 | 12 | 11 | |
最大速度（m/s） | 半排量 | 1.3 | 1.4 | 1.54 | 1.72 |
全排量 | 0.65 | 0.7 | 0.77 | 0.86 | |
最大爬坡能力 ( ° ) | 25 | ||||
超速保護 限值 (m/s) | 2.4 | ||||
軌道拐彎半徑 (m) | 水平 | ≥ 4 | |||
垂直 | ≥ 8 | ||||
軌道型號 | I140E (帶齒條 ) | ||||
單驅動部牽 引力 (kN) | 30 | ||||
單驅動部制動力 (kN) | 45～ 60 | ||||
機車外形尺寸 | 長 (mm) | 29000± 100 | 27300± 100 | 25300± 100 | 24300± 100 |
寬 (mm) | 1000± 20 | 1000± 20 | 1000± 20 | 1000± 20 | |
高 (mm) | 1300± 20 | 1300± 20 | 1300± 20 | 1300± 20 | |
自重 (不含起 吊梁 ) (kg) | 15220 | 14480 | 13740 | 13000 | |
防爆柴油機 | 型號 | MA6107DZ LY FB (A) | |||
功率 /轉速(kW/ rpm) | 160/2200 | ||||
軸向柱塞泵型號 | A4VG280HP | ||||
驅動液壓馬達型號 | MS18 | ||||
液壓泵排量 (mL/ r) | 280 | ||||
驅動系統壓力 (MPa) | 35 | ||||
輔助系統壓力 (MPa) | 18 | ||||
表二： 防爆柴油機齒軌單軌吊機車性能參數表
項目/ 參數 | DCCR 240/160Y | DCCR210/160Y | DCCR180/160Y | DCCR150/160Y | DCCR120/160Y | ||
牽 引力(kN) | 240 | 210 | 180 | 150 | 120 | ||
制動力 (kN) | 360～ 480 | 315～ 420 | 270～ 360 | 225～ 300 | 180～ 240 | ||
驅動部數量 | 8 | 7 | 6 | 5 | 4 | ||
制動器數量 | 10 | 9 | 8 | 7 | 6 | ||
最大速度（m/s） | 半排量 | 1.94 | 2.1 | 2.1 | 2.1 | 2.1 | |
全排量 | 0.97 | 1.1 | 1.29 | 1.5 | 1.9 | ||
最大爬坡能力 ( °) | 25 | ||||||
超速保護 限值 (m/s) | 2.4 | ||||||
軌道拐彎半徑 (m) | 水平 | ≤4 | |||||
垂直 | ≤8 | ||||||
鋼軌軌型 | l140E（帶齒條） | ||||||
單驅動部牽 引力 (kN) | 30 | ||||||
單驅動部制動力 (kN) | 45～ 50 | ||||||
機車外形尺寸 | 長 (mm) | 22200±100 | 21000± 100 | 19700±100 | 18500± 100 | 16600± 100 | |
寬 (mm) | 1000±20 | 1000±20 | 1000±20 | 1000±20 | 1000±20 | ||
高 (mm) | 1300±20 | 1300±20 | 1300±20 | 1300±20 | 1300±20 | ||
自重(不含起 吊梁 ) (kg) | 12260 | 11520 | 10780 | 10040 | 9300 | ||
防爆柴油機 | 型號 | MA6107DZ LY FB(A) | |||||
功率/轉速(kW/ rpm) | 160/2200 | ||||||
軸向柱塞泵型號 | A4VG280HP | ||||||
驅動液壓馬達型號 | MS18 | ||||||
液壓泵排量 (mL/ r) | 280 | ||||||
驅動系統壓力 (MPa) | 35 | ||||||
輔助系統壓力 (MPa) | 18 | ||||||
