xiao12666@163.com產品介紹

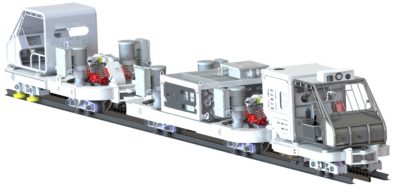

防爆鋰電池齒軌卡軌車（永磁變頻一體機） 主要由駕駛室 、鋰電池驅動部 、制動車 、拉桿等組成，可在異形軌軌道系統或普通軌軌道系統上卡軌運行。

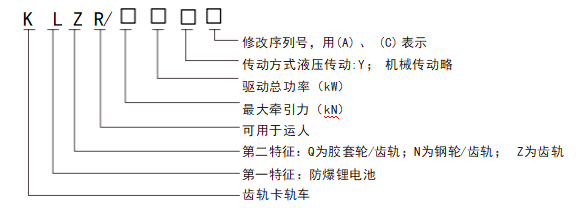

型號定義
示例：防爆鋰電池齒軌卡軌車（永磁變頻一體機）KLZR240/176可用于運人，最大牽引力為240kN，驅動總功率為176kW，變頻調速、機械傳動。
主要部件
駕駛室+電液控制單元
駕駛室A配備了操控箱 、運行工況顯示屏和路況顯示屏以及路況探測機器人等裝置。其中，路況探測機器人能夠?qū)崟r(shí)監控機車運行路況，并在檢測到障礙物時觸發報警 、減速及自動停車，確保行車安全。
電液控制單元由液壓控制系統和電氣控制系統組成，實現機車的精準控制和高效運行。
駕駛室+驅動單元
駕駛室B由操控室和驅動部組成，集成了操控箱、運行工況顯示和路況顯示屏以及路況探測機器人等設備。其中，路況探測機器人具備實時監視機車運行路況的功能，能夠在遇到障礙時發出報警信號，并自動觸發減速或停車，確保運行安全。
雙驅動駕駛室
采用駕駛室 、兩個驅動單元和電液控制單元集成一體化設計，能夠有效節省空間。
雙驅卡軌電池車
由3箱鋰離子蓄電池電源+兩個驅動單元組合 ，為齒軌卡軌車的基礎組成部分之一。
鋰離子蓄電池電源
礦用隔爆型鋰離子蓄電池電源裝置由多個防爆鋰離子電池 電源組成 ，單個鋰 電池 電源為320V，額定容量不小于228A h，充滿 電可供機車空載續航15～30km (實際里程與鋰電池容量 、驅動部數量 、載重 、坡度及巷道工況相關)。
 |  |
立式防爆鋰電池 | 臥式防爆鋰電池 |
變頻一體機驅動單元
主要由變頻調速一體機 、行星減速機 、工作制動器(配備減速機內置濕式制動器及作用在驅動輪的盤式制動器)、驅動輪 、編碼器測速裝置 、離心限速裝置 、驅動支架 、車輪擺架 、卡軌輪 、導向輪等組成 ，單個驅動單元的驅動力：配置2臺22kW變頻調速一體機,牽引力為60kN ，配置2臺75kW變頻調速一體機，牽引力為135kN。
鋰離子蓄電池電源充電機
充電機保護功能：過流保護 、輸入過欠壓保護 、過溫保護 、短路保護 、輸出過欠壓保護 、故障停機 、緊急停機 、鋰電池電壓檢測和極性保護功能。
充電機人機界面：本安型觸摸屏 ，參數設置 、狀態監視 、數據存儲 、故障記錄等。
（a）充電方式：采用程控變電流間歇快速充電和手動控制方式。
（b）充電機采用全數字顯示 ，具有良好的人機對話接口 ，人機對話接口簡單 ，操作方便 、可靠 ；充電機配置全數字顯示屏 ，可顯示充電時間 、充電電量 、充電電流 、充電電壓及充電機內溫度等充電參數和狀態。
礦用隔爆兼本質安全型鋰離子蓄電池電源充電機技術參數
項目 | 92kW(單槍充 電機) |
型號 | CJL1-92000/ 660（A） |
額定功率（ kW) | 92 |
額定輸入電壓（ V） | AC660 |
輸出電壓范圍 | DC200V～400V |
輸出電流范圍 | DC10A～230A |
額定工作頻率 | 50Hz |
冷卻方式 | 強制風冷 |
穩壓精度 | ±0.5% |
穩流精度 | ±1% |
通訊接口 | CAN，支持GB/T27930 ～ 2015協議 |
外形尺寸（長*寬*高）( mm) | 1415*1307* 1173 |
重量 | 1650 |
技術參數
負載表
表一：2×22kW(單驅電機功率)防爆鋰電池齒軌卡軌車（永磁變頻一體機）負載對照表（單位：t）
驅動部數量 | 坡度 | ||||
5 ° | 10° | 15° | 20° | 25° | |
4 | 115 | 58 | 32 | 20 | 12 |
6 | 120 | 90 | 53 | 33 | 21 |
8 | 120 | 120 | 70 | 45 | 45 |
注：1、 單 臺載重車 自重3.6t，單 臺制動車 自重2.6t
2、表 中載重為機車安全載重（安全載重=載重車 自重+貨物 自重）
表二：2×75kW(單驅電機功率)防爆鋰電池齒軌卡軌車（永磁變頻一體機）負載對照表（單位：t）
驅動部數量 | 坡度 | |||||
5 ° | 10° | 15 ° | 20° | 25° | 30° | |
1 | 62 | 28 | 15 | 8 | 5 | 3 |
2 | 75 | 48 | 33 | 24 | 17 | |
3 | 110 | 75 | 55 | 42 | 32 | |
4 | 115 | 110 | 80 | 60 | 45 | |
注 ：1 、單 臺載重車 自重3.6t
2 、表 中載重為機車安全載重（安全載重=載重車 自重+貨物 自重）
性能參數表
表一：2X22kW(單驅電機功率)防爆鋰電池齒軌卡軌車（永磁變頻一體機）性能參數表
項目 | 參數 | |||
型號 | KLZR240/176 | KL Z R360/264 | KL NR480/352 | |
牽 引力（ kN） | 240 | 360 | 480 | |
驅動總功率（ kW） | 176 | 264 | 352 | |
制動力（ kN） | 360～480 | 540～ 720 | 720～ 960 | |
最小水平轉彎半徑（ m ） | ≥4.5 | |||
最小垂直轉彎半徑（ m ） | ≥20 | |||
自重（ T） | 24.64 | 31.04 | 43.93 | |
最大爬坡能力 ( ° ) | 25 | |||
裸車尺寸 （mm） （不包括人車 、料車等） | 14833 | 19117 | 25948 | |
寬度（ mm） | 1600 | |||
高度（ mm） | 1850 | |||
驅動部數量（套） | 4 | 6 | 8 | |
制動器數量（套） | 8 | 12 | 16 | |
最大運行速度（ m/s） | 1.6 | |||
卡軌車 自動 限速值（ m/s） | 1.8 | |||
制動車 | 緊急制動力（ kN） | ≥400 | ||
自動限速值（ m/s） | 2.5 | |||
液壓泵型號 | KP30.24 | |||
液壓系統額定工作壓力 (MPa) | ≤ 16MPa | |||
軌距（ mm） | 600/900 | |||
軌型 | SMT140-SM J160/22-24-30-38-42KG | |||
驅動電機 | 型號 | TY BV FT～22 (336)D | ||
驅動電機形式 | 永磁變頻一體機 | |||
額定功率（ kW） | 22*2 | |||
表二：2X75kW(單驅電機功率)防爆鋰電池齒軌卡軌車（永磁變頻一體機）性能參數表
項目 | 參數 | ||||
型號 | KL Z R135/ 150 | KL Z R270/300 | KL Z R405/450 | KL Z R538/600 | |
牽 引力（ kN） | 135 | 270 | 405 | 538 | |
驅動總功率（ kW） | 150 | 300 | 450 | 600 | |
制動力（ kN） | 202.5～ 270 | 405～ 540 | 607.5～ 810 | 807～ 1076 | |
最小水平轉彎半徑（ m ） | ≥4.5 | ||||
最小垂直轉彎半徑（ m ） | ≥20 | ||||
自重（ T） | 24.9 | 29.3 | 31.3 | 36.3 | |
最大爬坡能力 ( ° ) | 25 | ||||
裸車尺寸（ mm） （不包括人車 、料車等） | 39399 | 40972 | 44034 | 45460 | |
寬度（ mm） | 1660 | ||||
高度（ mm） | 1850 | ||||
驅動部數量（套） | 1 | 2 | 3 | 4 | |
制動器數量（套） | 2 | 4 | 6 | 8 | |
最大運行速度（ m/s） | 2 | ||||
卡軌車 自動 限速值（ m/s） | 1.84 | ||||
制動車 | 緊急制動力（ kN） | ≥400 | |||
自動限速值（ m/s） | 2.5 | ||||
液壓泵型號 | KP30.24 | ||||
液壓系統額定工作壓力 | ≤ 16MPa | ||||
軌距（ mm） | 600/900 | ||||
軌型 | SMT140/SM J160 | ||||
驅動電機 | 型號 | SMT140-SM J160/22-24-30-38-42KG | |||
驅動電機形式 | 永磁變頻一體機 | ||||
額定功率（ kW） | 75*2 | ||||
產品優勢
● 機車爬坡角度最大可達25 °
● 單個驅動部最大牽 引力135kN；
● 最大運行速度可達2m/s；
● 電池利用率高 ，利用率高達95% ，鋰 電池壽命長；
● 驅動部可獨立控制 ，智能甩驅 ，降低故障率和提高運輸效率；
● 充 電時間短 ，每次約為2小時；
● 充 電方便 ，可待機充 電；
● 機車運行噪聲小 、零排放 、牽 引力穩定 、綠色環保；
● 機車長度短 ， 自帶動力裝置 ，實現連續不轉載運輸 ，適應性強；
● 全程卡軌運行 ，安全性高；
● 既可運輸物料 ，也能運送人員；
● 機車可在駕駛室操控 ，也可采用無線遙控器操控 ，還可在調度室遠程操控；
● 機車配有三級制動裝置；配置安全制動車 ，實現爬坡倒溜和下坡飛車的備用安全制動。

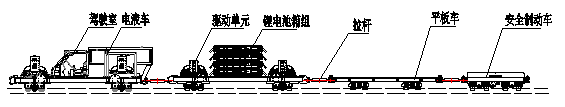

機車組列圖
22KW

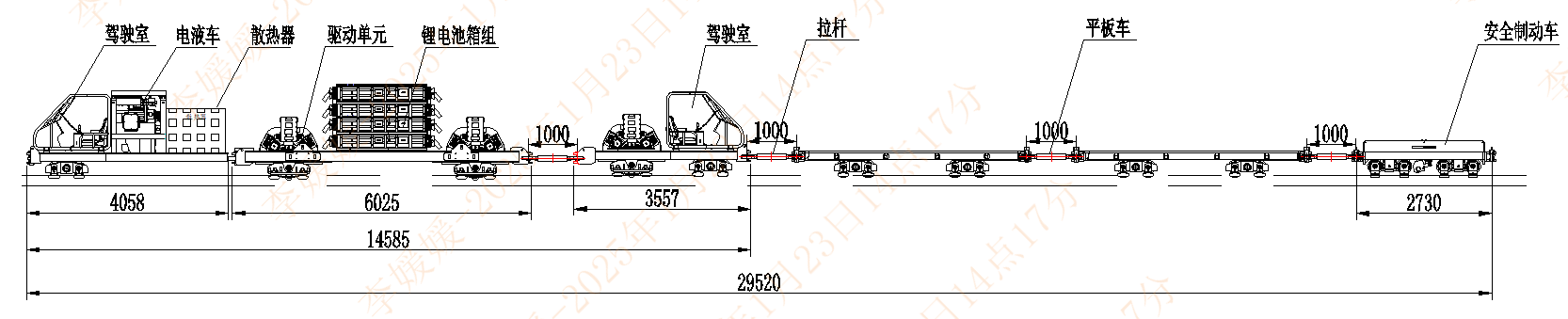

4驅機車布置圖

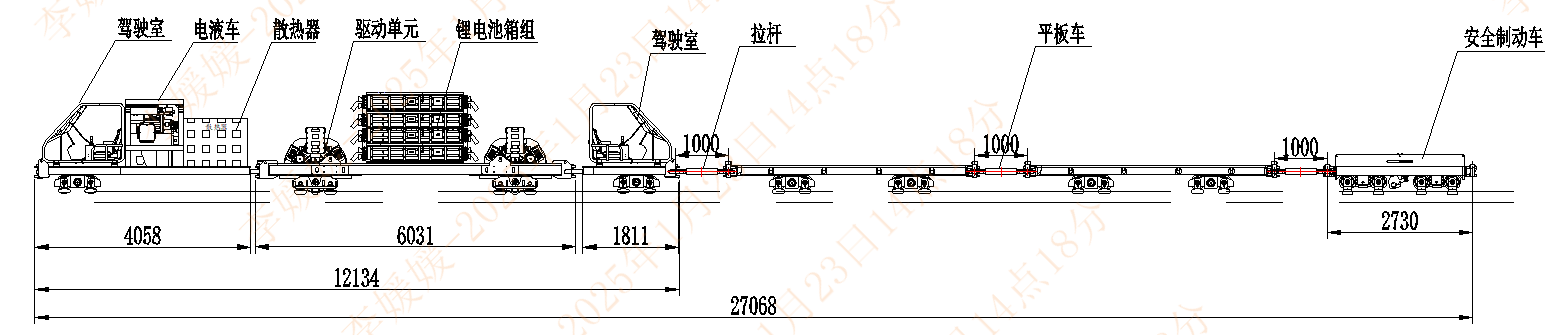

6驅機車布置圖

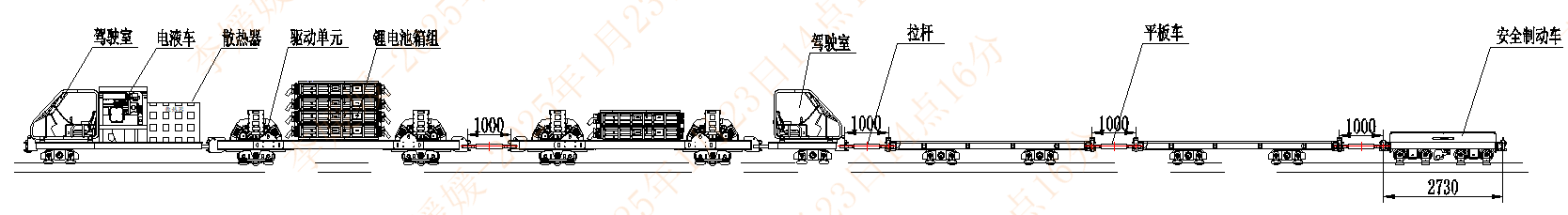

8驅機車布置圖
45KW

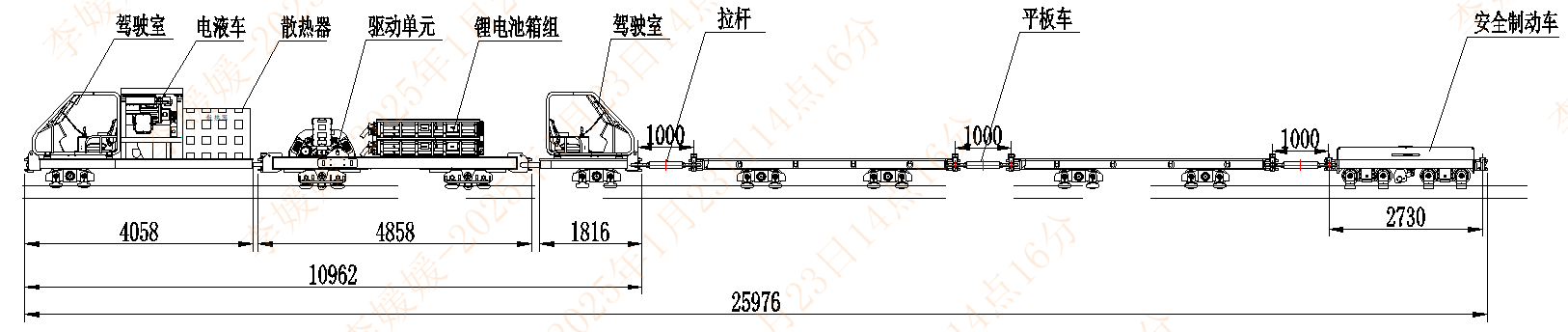

1驅機車布置圖

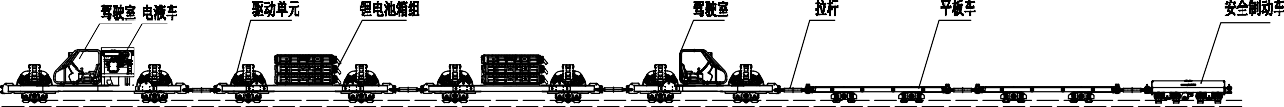

2驅機車布置圖
3驅機車布置圖
4驅機車布置圖一
4驅機車布置圖二
4驅機車布置圖三
