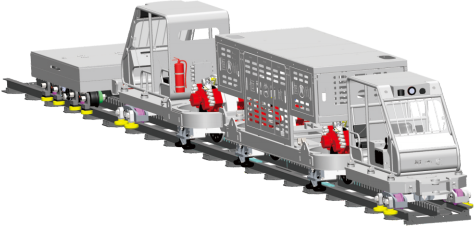

產品介紹

防爆柴油機鋼輪/齒軌機車主要由駕駛室 、主機驅動部 、制動車 、拉桿等組成 ，可在異形軌軌道系統或普通軌軌道系統上卡軌運行。

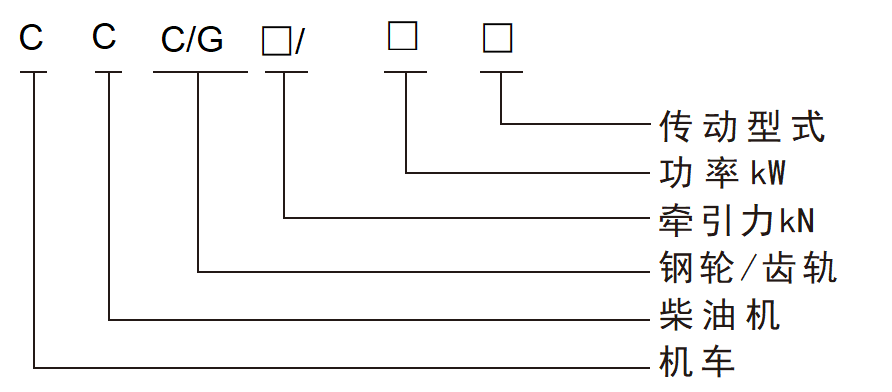

型號定義

示例：CCG / C 5 3 8 / 1 6 0 Y：煤 礦 用 防 爆 柴 油 機 鋼 輪/齒 軌 機 車 ，牽 引 力53 8 kN ，柴 油 機 功 率 160kW, 液壓傳動。

主要部件

駕駛室

駕駛室由AI路況探測機器人、駕駛室、駕駛室底架、卡軌裝置等組成。其中駕駛室內包含路況顯示屏和工況顯示屏，操控箱等。當配置3驅和4驅時，另兩驅動單元安裝在駕駛室底架上，減小機車長度。

駕駛室A（不帶驅動部）	駕駛室B（帶一個驅動部）	駕駛室C（帶兩個驅動部）

主機驅動部

    主機+驅動部的組合，是齒軌卡軌車的動力機組。

主機

    機車的動力單元，為每個驅動部提液壓油。主要包括防爆柴油機系統、液壓控制系統、電氣控制系統、自動滅火系統等。

驅動部

每個驅動部包含兩個驅動單元，單個驅動單元的牽引力為135kN。每個驅動單元配置兩套盤式制動器，制動裝置為失效安全型；同時具備安全制動和停車制動功能。

驅動單元

    主要由液壓馬達，行星減速機，工作制動器，停車制動器，驅動輪，編碼器測速裝置，離心限速裝置，驅動支架，車輪擺架，卡軌輪，導向輪等組成，單個驅動單元的驅動力為135KN。

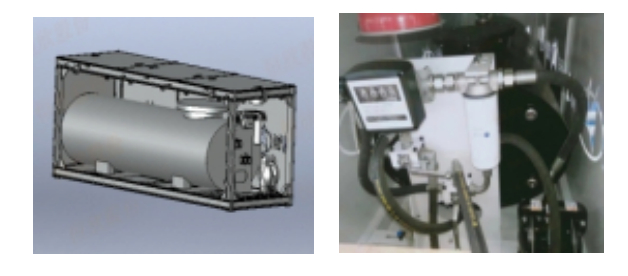

液體運輸車

用于儲存液體，容積分為800L和1200L；配置滅火器、防靜電、防碰撞等安全保護。

技術參數

負載表

煤礦用防爆柴油機鋼輪/齒軌機車坡度負載對照表（單位：t）

注：1、單臺載重車自重3.6t；

2、表中載重為機車安全載重（安全載重=載重車自重+貨物自重）。

性能參數表

煤礦用防爆柴油機鋼輪/齒軌機車性能參數表

產品優勢

● 機車爬坡角度最大可達30 ° ;

● 機車最大牽 引力為538kN；

● 運行速度可達到2.3m/s ，運輸效率高；

● 機車長度短 ， 自帶動力裝置 ，實現連續不轉載運輸 ，適應性強；

● 全程卡軌運行 ，安全性高；

● 既可運輸物料 ，也能運送人員；

● 機車可在駕駛室操控 ，也可采用無線遙控器操控 ，還可在調度室遠程操控；

● 機車配有三級制動裝置；配置安全制動車 ，實現爬坡倒溜和下坡飛車的備用安全制動。

布置圖

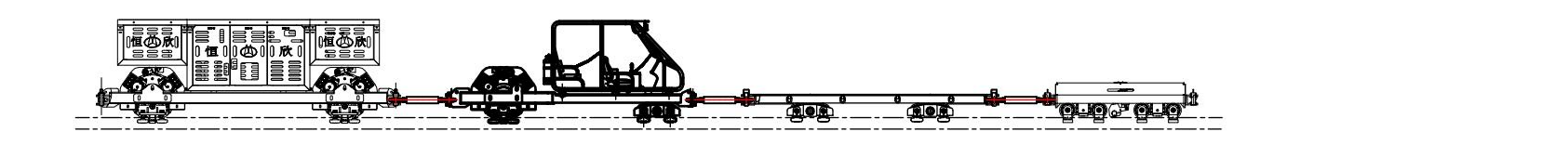

2驅機車布置

3驅機車布置1

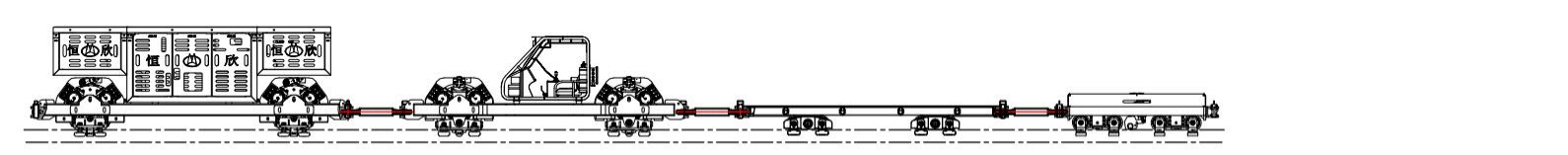

3驅機車布置2

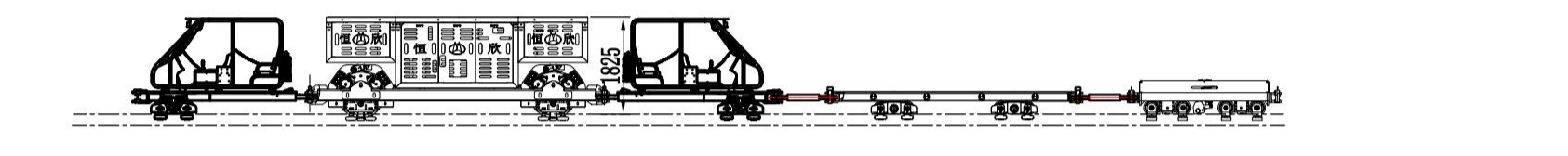

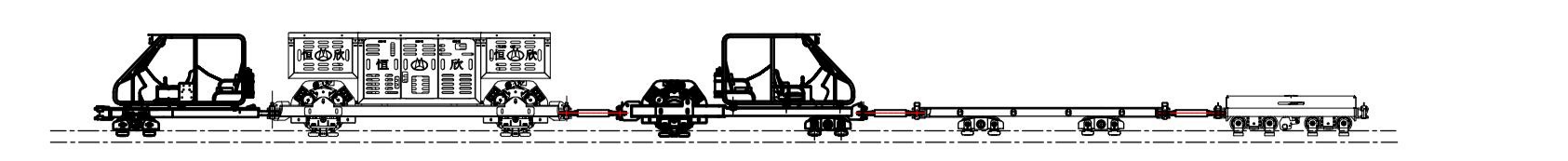

4驅機車布置1

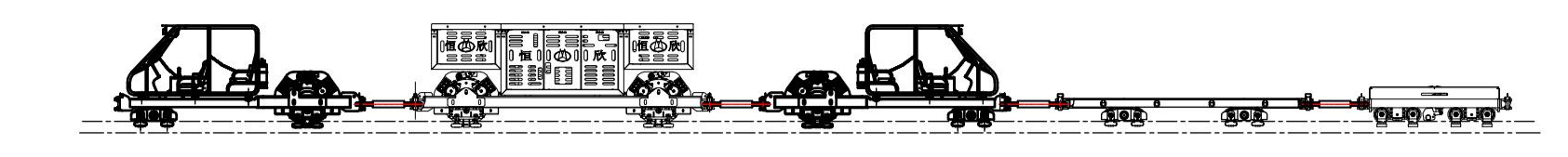

4驅機車布置2
